汽車LED照明

　　LED作為汽車照明電子的應用主流，是一部汽車中不可或缺的重要部件。由于LED獨特的電氣特性，需要專門的驅動電源為其供電。傳統開關電源驅動的電解電容由于自身材料特性，容易輸出電流波紋，影響LED的發光效率和使用壽命。

　　在LED照明的日常使用環境下，LED的壽命一般在100,000小時以上，而作為濾波電容的電解電容的壽命卻不超過5,000小時，兩者壽命差距極大，使整個系統的使用壽命受到影響而大幅縮短，所以為了提高LED驅動電源的可靠性和延長使用壽命，減少電解電容在LED驅動電源電路中的使用，這對改進LED照明產品具有重要意義。

　　2012年Xie Xiaohui設計出一種汽車LED前照燈驅動電源，這種LED驅動電源減少了電解電容的使用，是整體電路的可靠性和使用壽命都有大幅的提高，節約了電路成本，保證LED的穩定工作。

　　有源紋波補償Buck電路

　　由于電解電容隨工作溫度升高，壽命會大幅降低的特性，汽車前照燈受到發動機散熱的影響將會明顯的反饋在LED驅動電源電路使用壽命上，大大折損了LED照明系統的可靠性。

　　為了解決這個問題，此電路在采用Buck電路作為開關電路完成高效電能轉換時，用線性電路抑制電路紋波，實現可靠性高、壽命長的LED驅動。

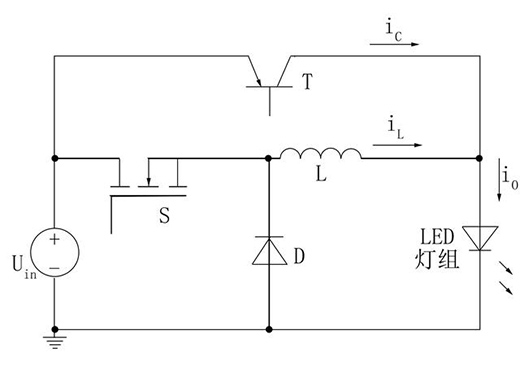

　　【有源紋波補償Buck電路拓撲】

　　整體電路主要設計參數

　　【LED前照燈整體電路】

　　標準供電電壓24V直流

　　LED型號XR-M3,額定功率30W,工作電流0.7A，

　　LED燈組靜態等效電阻R為6.8Ω

　　電感L為220uH

　　輔助補償電源電壓為18V

　　功率開關選NMOS管，

　　續流二極管：MBR10100肖特基二極管、

　　補償電路三極管：S8550

　　補償電路集成放大器：LF347芯片

　　功率驅動選擇：MIC4422

　　該主電路中功率場效應管可以采用VBsemi臺灣微碧的IRF630P，參數為Uds=200V，Id=10A，內阻足夠小，且其關閉延遲時間甚至比IRF630的Toff更短，完全可以滿足LED驅動電源電路的要求。

　　可選擇的VBsemi微碧MOSFET型號：

　　①IRF630P

　　②IRF630MFP

　　③VBM1203M

　　④VBMB1203M

　　⑤VBZM630

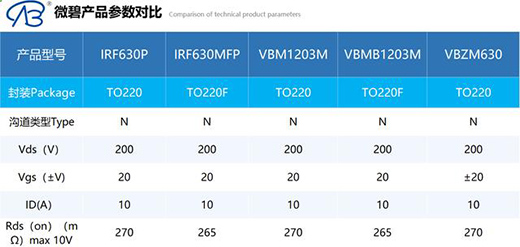

　　【可供選擇的VBsemi微碧場效應管參數】

　　微碧半導體MOS管封裝及應用

　　微碧半導體企業主要產品的封裝有：SOP-8 、TO-220(F)、TO-263、TO-247、TO-252、TO-251、SOT-23、SOT-223、SOT-89、QFN等系列封裝產線。

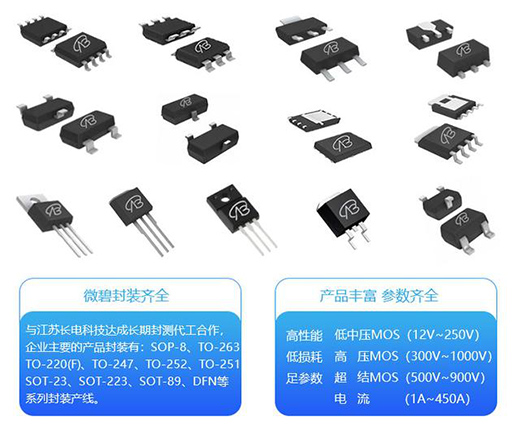

　　【微碧部分MOS管產品封裝】

　　廣泛應用于3C數碼、安防設備、測量儀器、廣電教育、家用電器、軍工/航天、可穿戴設備、汽車電子、網絡通信、物聯網IoT、新能源、醫療電子、照明電子、智能家居、電腦主板顯卡、MID\UMPC 、GPS、藍牙耳機、PDVD、車載DVD、汽車音箱、液晶顯示器、移動電源、手機電池(鋰電池保護板)、LED電源等產品。微碧半導體有限公司以飽滿的激情，拼搏務實的干勁，不斷創新進取，致力于為客戶群體打造出一座高效、便捷、直通、優質的服務橋梁。

　　參考文獻

　　[1]魏麗,楊振峰.LED技術在汽車燈具中的應用[J].南方農機,2017,48(15):142-143.

　　[2]謝小慧. 汽車LED前照燈驅動電源的研究[D].重慶大學,2012.

　　[3]刁智海. 汽車前照燈高亮度LED驅動電源的研究[D].浙江大學,2010.

　　[4]陳古源,劉克富. 高功率白光LED不同驅動方式的比較[A]. 上海市照明學會.上海市照明學會成立30周年慶典暨四直轄市照明科技論壇、長三角照明科技論壇、上海市照明學會2008年年會論文集[C].上海市照明學會:上海市照明學會,2008:3.
