▲ LED矩陣管理可以更好的解決眩光問題
通過對LED矩陣管理，車燈廠家和車企可以對光束的形狀進行靈活編程，由此帶來更好的駕駛體驗，從而促進整車銷售。
比如夜晚在高速公路上開車時，因?yàn)檐囁俦容^快，周圍需要照得更遠，從而讓你的視野更遠，這時候它會形成一個照得很遠的光束，但你的視線相對比較窄;當你走到省級公路或者普通公路時，路況比較復雜，這時候它會提供更寬廣的視野，把光照得更寬，讓你可以看到周圍更近距離的路況，從而保證系統的安全。
與此同時，從傳統的鹵素疝氣大燈過渡到LED，特別是矩陣式車燈，在電子設計上會越來越復雜，不僅使用到的芯片更加復雜，還會涉及到一些軟件的東西，對車燈廠家和車企來說，也是全新的挑戰。

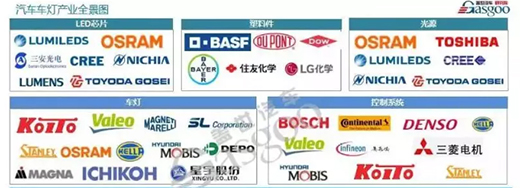

▲ 汽車車燈產業全景圖
矩陣式車燈設計三大挑戰
首先，多像素控制。過去汽車每個燈是獨立控制的，使用的LED驅動是模擬驅動型的LED Drive。現在需要整個系統互動起來，像素點的數量會增加非常多。這時候LED驅動芯片就從純模擬器件，變成了帶通信接口和內置PWM調光功能的數模混合芯片。
其次，長距離通信可靠性。傳統車身通信方式可以用CAN或LIN，但是每一個PCB都需要一個MCU做通信，再去驅動LED Drive，使得整個系統設計變得非常復雜，信號容易丟包，另外成本也會增加。
最后，行車安全性。多個MCU和PCB板互相連接在一起，帶來安全性的問題，如果燈壞了怎么辦?如果MCU信號丟失了怎么辦?矩陣式LED解決方案需要充分考慮故障診斷和報錯的功能，一旦監測到信號丟失，車燈自動進入失效保護模式，以保證車輛運行安全。
日前，德州儀器(TI)LED驅動器產品線經理龔松對《智慧產品圈》記者詳細介紹了汽車照明的最新市場動態，包括自適應前照燈系統、貫穿式尾燈系統、個性化內飾照明、定制化交互化小燈和透明車窗顯示五大應用場景，以及最新產品和解決方案。
▲ 德州儀器(TI)LED驅動器產品線經理龔松
DLP®，百萬級像素新選擇
作為全球汽車照明半導體領域的領軍者，TI為車燈廠家和車企提供了包含LED驅動芯片、同步降壓轉換器、高壓超低IQ LDO、LED矩陣管理器MCU等在內的車規級系列產品，以及參考設計方案，同時保證了多像素控制、長距離通信和安全性，靈活滿足不同車型和不同OEM的動態控制需求。
“盡管如此，當我們的LED矩陣方案達到幾百個像素點之后，就有一些汽車前大燈的廠家說，還不夠，我們需要更高的分辨率!如果在原有基礎上繼續做，技術挑戰極大：1.LED是單獨布設的，芯片會越來越大;2.前大燈是功率系統，當采用更多LED時，熱管理也開始出現問題。怎樣幫助客戶解決問題呢?我們出了一個百萬級像素解決方案，徹底超越了客戶的需求，并且解決了他們所有的問題，這就是TI的DLP®技術。”他說。
DLP®是TI獨家的數字微振鏡設備，本質上就是一種投影技術。由于出色的小型化能力，該產品已經廣泛應用在各種各樣的微投影儀上。
現在，TI把DLP®技術帶入汽車領域。開發人員可以開發調暗部分或全部各像素的解決方案，駕駛員便可以在任何條件下開車時始終開啟遠光燈，且不會影響其他駕駛員。此外，高分辨率特性使它可以用做一些特別炫酷的投影應用。
五大應用場景方案
1、自適應前照燈系統自適應前照燈設計最初是為了減少眩光。相比于上一代“自動調節遠近光”，自適應前照燈系統實現了更靈活的高像素級光線管理。當對面有車輛或行人過來的時候，汽車只把光驅調暗，其他的光都保持原來的狀態，這樣就能有效避免眩光，同時對駕駛員的視野不構成影響。

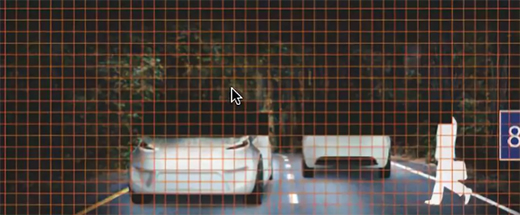

▲ 更高像素的矩陣管理帶來創新前大燈方案
TPS92682是雙通道的LED的controller，它最大的特點是具有可配置性和其內部參數可以通過設置來設定，比如通過對過流電壓等的設置來滿足不同需求，帶給廠家的好處是可以用一顆芯片滿足所有不同車的型號和不同OEM之間的需求。LED矩陣管理器TPS9266X-Q1可自適應前照燈系統的像素級控制，擁有多達372個具有診斷功能的獨立可控像素。
2、貫穿式尾燈系統
傳統的尾燈非常簡單，實現信號功能，比如要?jiǎng)x車、轉彎或是給出一個簡單的指示功能。隨著汽車的發展，車企希望尾燈可以有一些更加炫酷的效果。

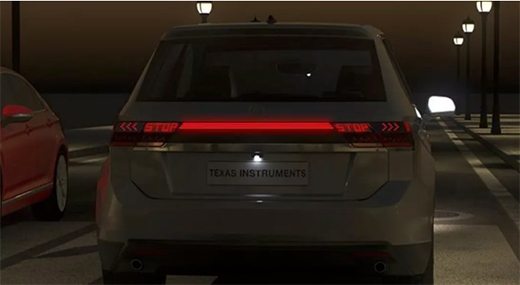

▲ 貫穿式尾燈系統方案稱為趨勢
因應貫穿式尾燈系統方案需求，TPS929120-Q1是12通道的LED Drive，每個通道可以驅動一顆、兩顆或三顆LED，同時它可以多顆芯片集連在一起驅動上百顆的LED芯片，同時滿足多像素控制、長距離通信和安全性。該芯片在大量的sample階段，即將量產。
3、個性化內飾照明傳統頂燈照明非常簡單，就是一個開關，下一代內飾照明則會更加智能。比如在副駕駛座乘客看書時，頂燈光線可以自動跟蹤書的位置，讓乘客始終獲得非常清晰的視野，同時不會影響駕駛員。

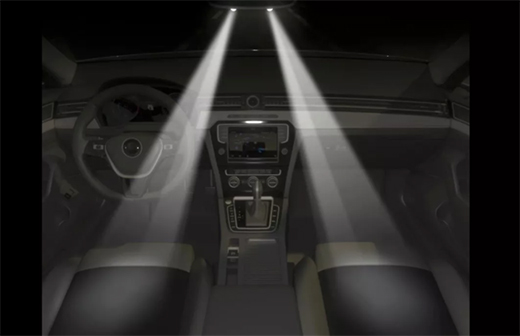

▲ 頂燈光線可以自動跟蹤運動位置
實現這樣的設計，首先要實現像素化的控制。TIDA-020012是一款像素化頂燈參考設計方案，可以采用直驅模式驅動30顆LED，也可以采用多路復用驅動150個LED。該方案設計中用到了三款芯片，分別為3A同步降壓轉換器LMR33630-Q1、全面診斷RGB LED驅動器TLC6C5724-Q1、300毫安高壓超低IQ LDO TPS7B82-Q1。
4、定制化、交互化小燈這些燈大部分用在汽車外部，它可以帶來更多的便利性和舒適性。比如在車門位置做一個照明燈，一開車門就可以看到下面是不是有一個水坑、是不是有一個磚頭，這樣可以在黑天的時候有更清晰的視野。針對基本的靜態符號投影，單通道LED驅動芯片TPS92613，在一個非常小的封裝里面滿足了客戶所有的需求，同時成本上也沒有增加。
▲ 單通道LED驅動芯片TPS92613成本方案
針對更多高端炫酷的需求，TI DLP®模塊的小型化努力，使得它放在車門上，也可以放在車的后視鏡上，還可以塞在前大燈或者尾燈里作為輔助照明，甚至是人車信息交互手段。舉個例子，當車輛避讓行人時，與其大嗓門比手勢，不如優雅地在車前投影出斑馬線，示意行人優先通過。
5、透明車窗顯示
同樣的，透明車窗顯示也是基于DLP®模塊的創新應用。大家都知道廣告是一個巨大的產業，眾多的搜索引擎都是靠廣告生存。汽車行業出租車或網約車也想加入這個行列，利用投影技術是一個非常好的方式。
▲ 透明車窗顯示可能帶來廣告新商機
TI DLP3034-Q1、DLP5534-Q1 都是汽車級認證的芯片。其中DLP3034-Q1尺寸0.3英寸、支持405nm波長照明源、分辨率864×480;DLP5534-Q1尺寸0.55英寸、分辨率達到1152×576，照明光亮度是前者的三倍，提高了日間信息的可視度。
小 結
第一、 隨著LED系統方案的不斷優化，矩陣化、智能化的汽車照明創新應用成為可能，矩陣式照明可實現高分辨率前照燈系統，提供新的遠近光照明功能，以提高道路安全性和駕駛員舒適性。
第二、DLP®新技術的引入，更有望幫助車燈廠家和車企，突破百萬級分辨率大關，從單一照明功能邁入“人車交互”汽車環境信息服務新疆域，甚至帶來新商業模式。
第三、汽車照明正成為自動駕駛的一個潛在關鍵節點，因?yàn)檎彰飨到y(tǒng)或?qū)⒊蔀榧蓚鞲衅鞯年P(guān)鍵位置，如攝像頭、雷達和LiDAR(激光雷達)等。這種智能化趨勢已經得到了ADAS(先進駕駛輔助系統)發展的支持。
第四、無論是自適應前照燈、還是自動跟蹤物體位置的頂燈光線，要想實現這些系統級智能應用，僅僅有光源管理方案還不夠，需要攝像頭捕捉車身周圍或者車內的環境數據，處理器結合自適應調節算法對數據進行分析。這將強化照明、汽車傳感器和數據處理之間的關系，設計挑戰進一步加劇。
